Herzlich willkommen auf der Informationsseite zu unserem Speedline CableCam System. Hier findest du eine Sammlung von erklärenden Videos (ca. 116 min), die dir bei der Nutzung und Wartung des Systems helfen. Sie decken alle wichtigen Aspekte ab, um dir den Einstieg und die Handhabung zu erleichtern. Und sie dienen als Nachschlagewerk, wenn du das System selbstständig warten willst.
Ein Überblick über die in den Cases enthaltenen Komponenten und Zubehörteile, damit du vor dem Job weißt, was wo verpackt ist und nichts fehlt.

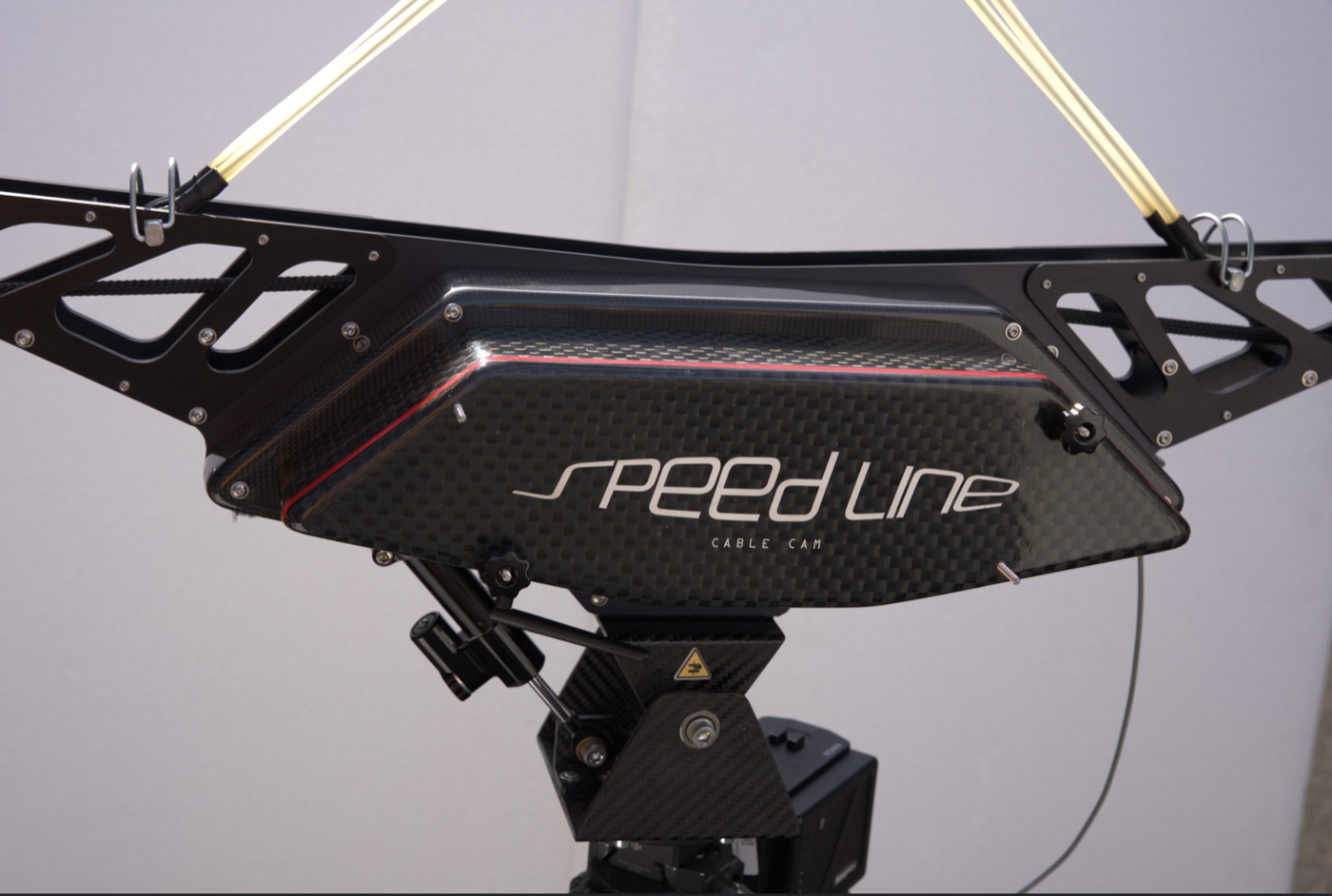

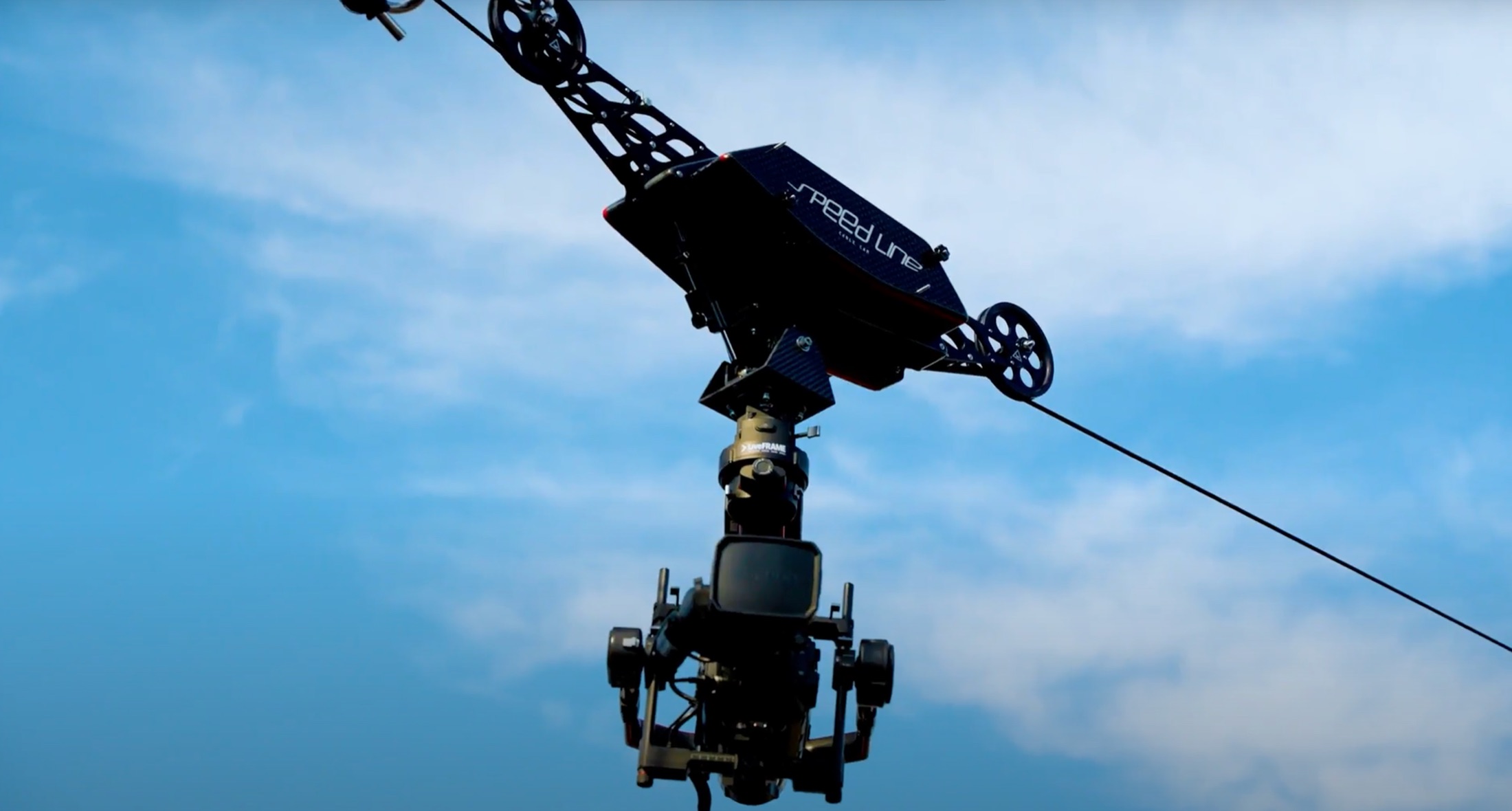

Eine detaillierte Einführung in die Laufkatze, die zentrale Einheit des CableCam Systems, mit Erklärungen zu Funktionen und Anwendungsmöglichkeiten.
Schritt-für-Schritt-Anleitung zum sicheren und effizienten Laden der LiPo-Akkus, um Leistung und Lebensdauer zu maximieren. Wichtig: Beim Akkuwechsel den Balancer nicht vergessen.
Eine umfassende Erklärung der Fernbedienung (Futaba T10J) und ihrer Steuerungsmöglichkeiten, damit du das System präzise und effektiv steuern kannst. Merke: Fernbedienung immer am Strom, immer vor der Laufkatze einschalten, Trimms auf 0.
Der detaillierte Aufbau-Guide: das Speedline CableCam System schnell und korrekt aufbauen, gezeigt in zwei verschiedenen Konfigurationen. Der Ronin wurde in diesem Video nicht eingehängt. Wie der Ronin 2 an den Start kommt, zeigt das verlinkte Video der TH Köln.

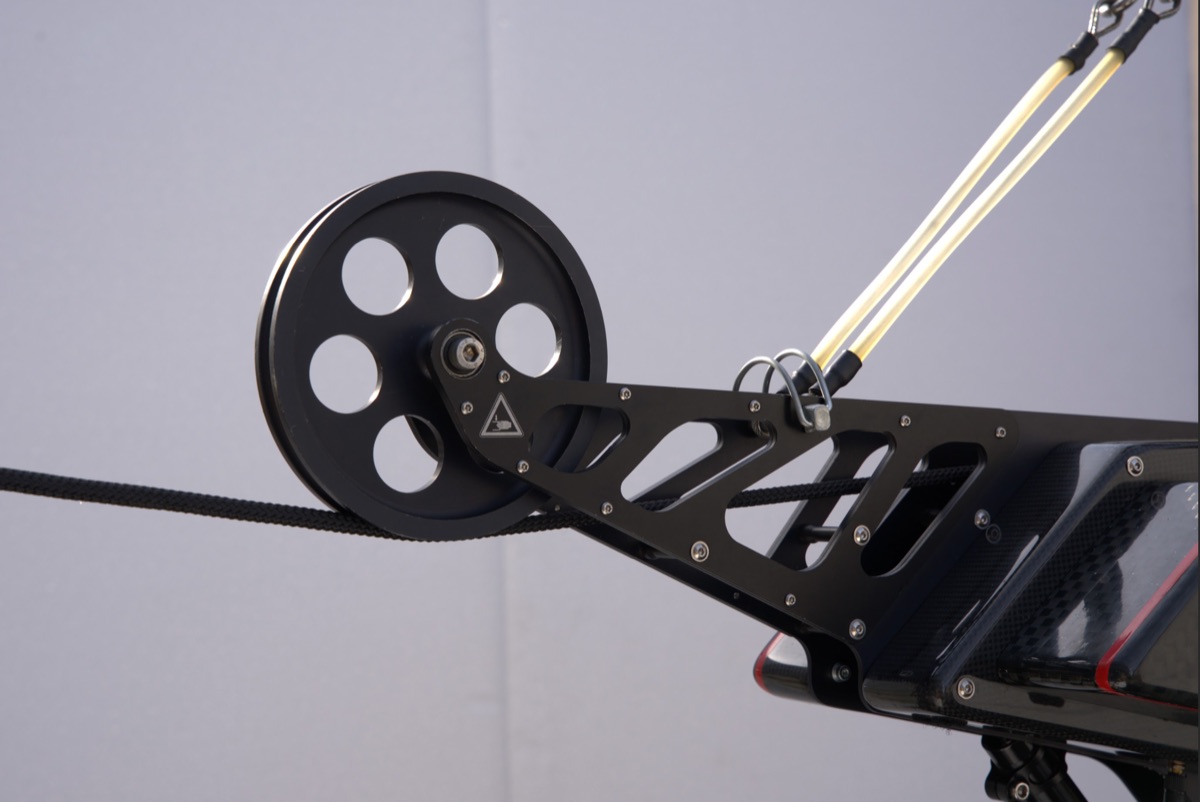

Anleitungen und Tipps, wie du bei Problemen mit der Antriebsrolle vorgehst und welche Wartungs- und Reparaturmaßnahmen notwendig sind. Sollte dir die ganze Nummer zu heikel sein, kannst du das System auch zu Maxim Schiller (Hersteller) schicken. Bitte vorher mit ihm sprechen: 0176 3100 5465.

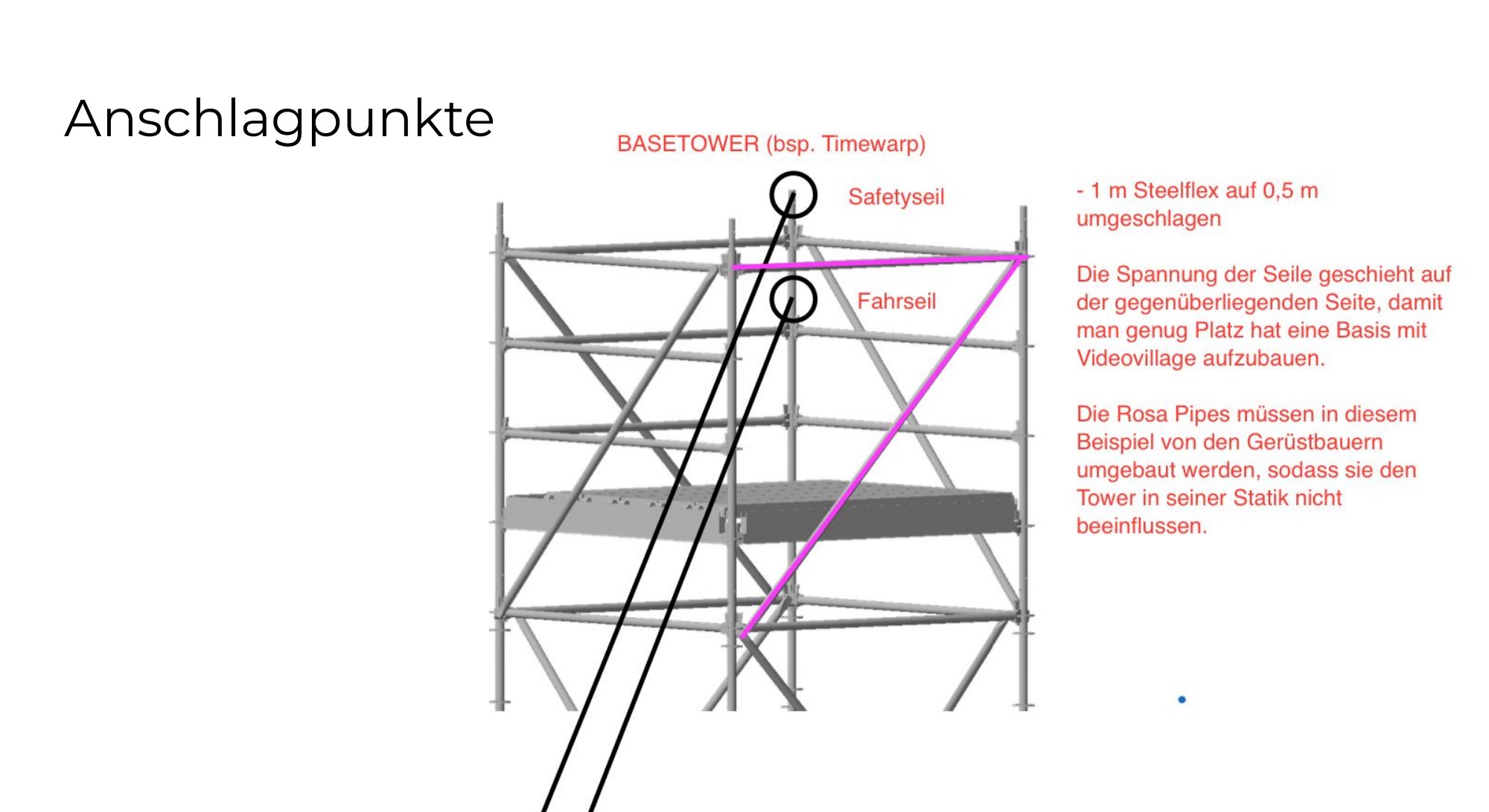

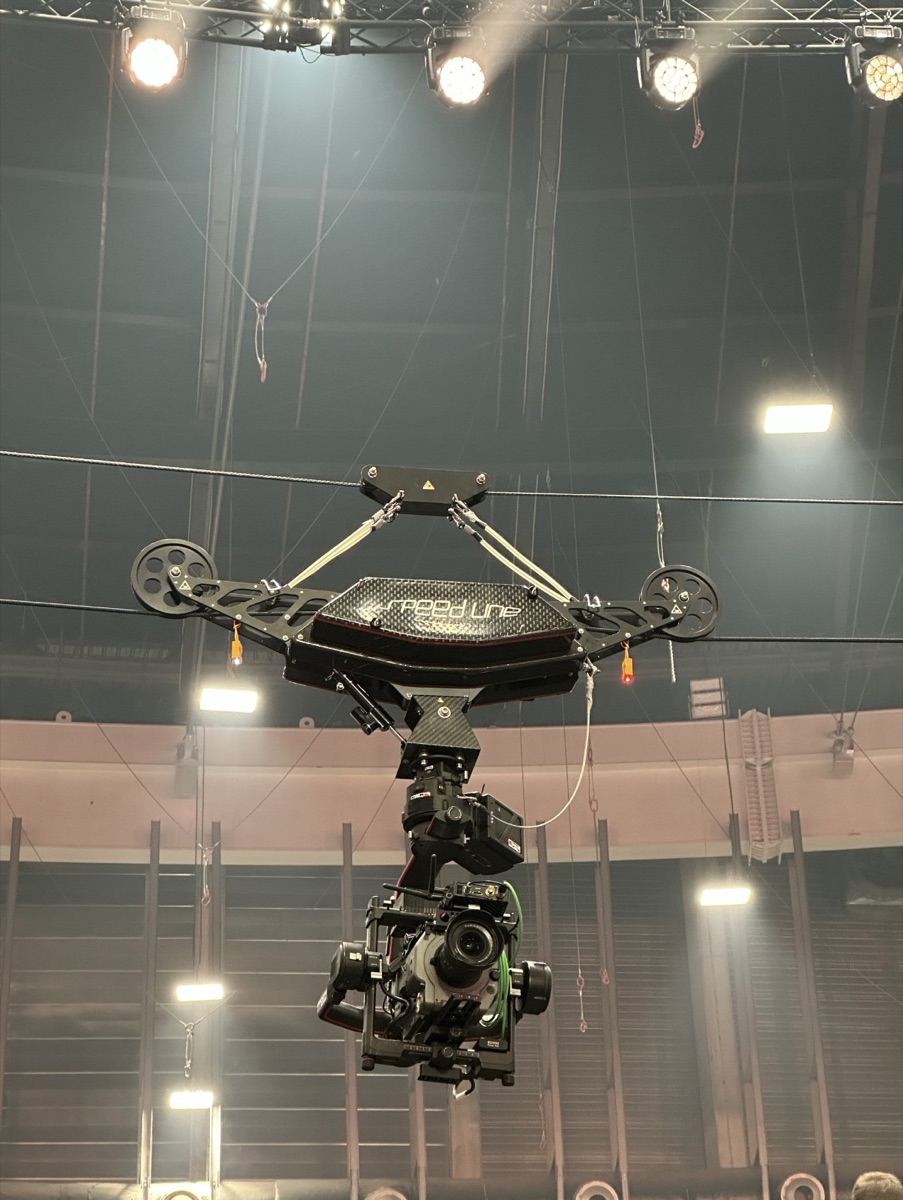

Wir installieren zwei Seile: eins als Fahrseil und eines als Absicherung. Auf dem Sicherungsseil läuft ein kleiner Schlitten, der über vier Drahtseile fest mit der CableCam verbunden ist. Bei einem Defekt des Fahrseils fällt die CableCam nicht herunter, sondern bleibt im Seil. Ein weiterer Betrieb ist dann nicht mehr möglich, aber die Sicherheit von Zuschauern und Crew ist gewährleistet.
Die Dokumentation des CableCam Systems (Setup 1). Details zeigt Video 01, hier die Übersicht zum Nachschlagen.
| Inhalt | Anzahl | Bemerkung |
|---|---|---|
| CableCam | 1 | |
| Safety-Laufkatze | 1 | |
| Ronin Safety | 1 | |
| Spare-Schrauben + Werkzeug | 8 | Akkuabdeckungsschrauben, Schraubenschlüssel, Spacer Spare |
| Laufrollen | 2 | |
| Fernbedienung | 1 | |
| Ladegerät Fernbedienung | 1 |
| Inhalt | Anzahl | Bemerkung |
|---|---|---|
| Fahrseil 200 m | 1 | |
| Petzl Flaschenzug | 1 | |
| Swivel | 1 | |
| Rigging Plate | 1 | |
| Schäkel | 4 | |
| Zusätzliche Seilrolle | 1 | |
| Karabiner | 1 | |
| Seilschutz | 2 | |
| Streamerschutz | 1 | optional |
| Portawrap | 1 |
| Inhalt | Anzahl | Bemerkung |
|---|---|---|
| Safetyseil 200 m | 1 | |
| Petzl Flaschenzug | 1 | |
| Swivel | 1 | |
| Lastzelle | 1 | |
| Rigging Plate | 1 | |
| Schäkel | 8 | |
| Zusätzliche Seilrolle | 1 | |
| Karabiner | 1 | |
| Seilschutz | 1 | |
| Base Bremse Gummi | 1 | |
| Portawrap | 2 |
| Inhalt | Anzahl | Bemerkung |
|---|---|---|
| Akku 10.000 mAh | 2 | |
| Akku 4.500 mAh | 4 |
Fernbedienung immer am Strom, und immer vor der Laufkatze einschalten.
Trimms immer auf 0, sonst fährt die Katze nicht.
Beim Akkuwechsel den Balancer nicht vergessen.
Flaschenzüge immer mit Clips festmachen, um Verknoten zu verhindern.
Abstand Fahrseil bis Unterkante Gimbal ca. 86,5 cm (variiert um wenige cm je nach Kamera).

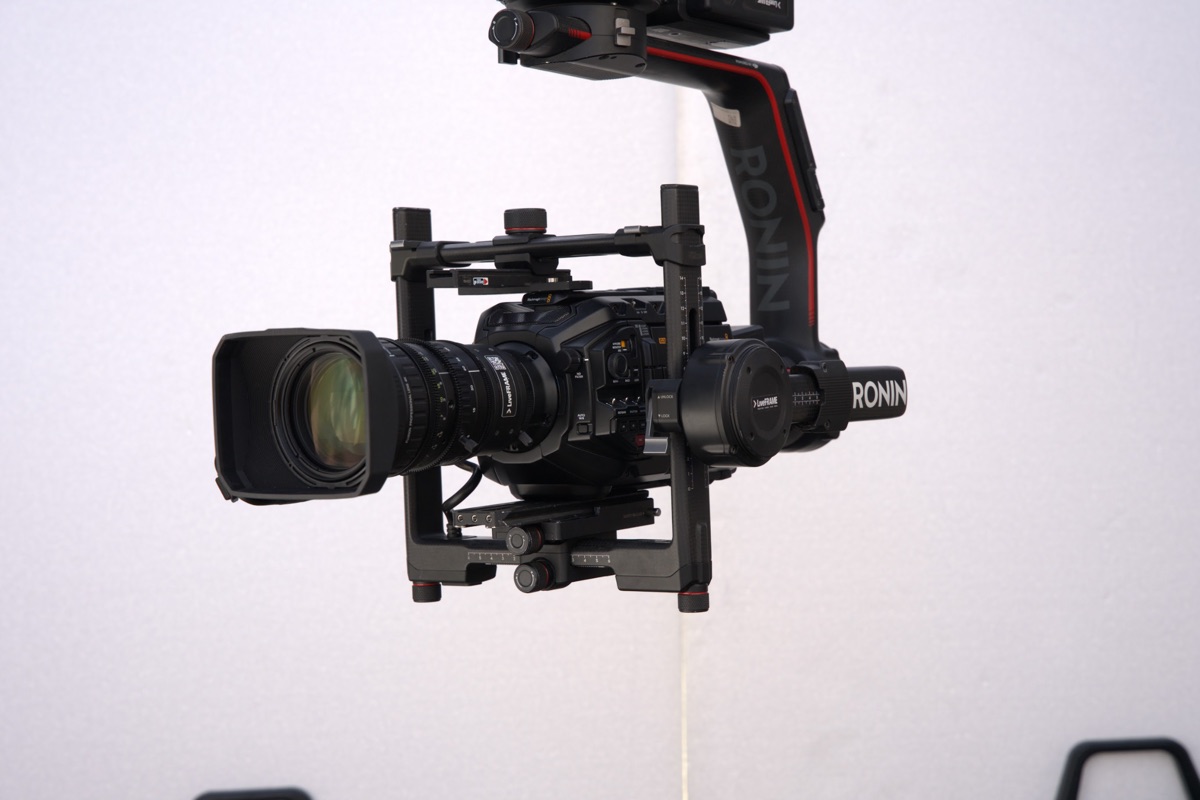

CableCam bis Unterkante Ronin-2-Aufnahme 34 cm, Gimbal-Größe ca. 52,5 cm.
Video 06 zeigt den kompletten Ablauf. Hier das Material, das du für den Service an der Antriebsrolle brauchst, inklusive Bezugsquellen.
| Produkt | Wofür | Bezug |
|---|---|---|
| Schwalbe Tubular Glue (Schlauchreifenkit) | Kleben von Motorradreifen auf Laufrolle und M-Reifen auf M-Reifen | tomsbikecorner.de |
| Motorradschlauch (Michelin MC 17 TR4) | Gummi-Lauffläche für das Seil | reifen.com |
| Aceton | Zum Säubern des alten Schlauchs | Baumarkt |
| Loctite 243 | Schrauben wieder fixieren (die CableCam muss dafür komplett in der Mitte geteilt werden) | Amazon |
| Knipex Sicherungsringzange (49 21 A11) | Zum Entfernen von Sprengringen | Amazon |
| Gummihandschuhe | Für die Klebearbeiten | Baumarkt / Supermarkt |
Wenn dir der Eingriff zu heikel ist: Das System kann zum Service auch zu Maxim Schiller (Speedline, Hersteller) geschickt werden. Bitte vorher telefonisch abstimmen: 0176 3100 5465.

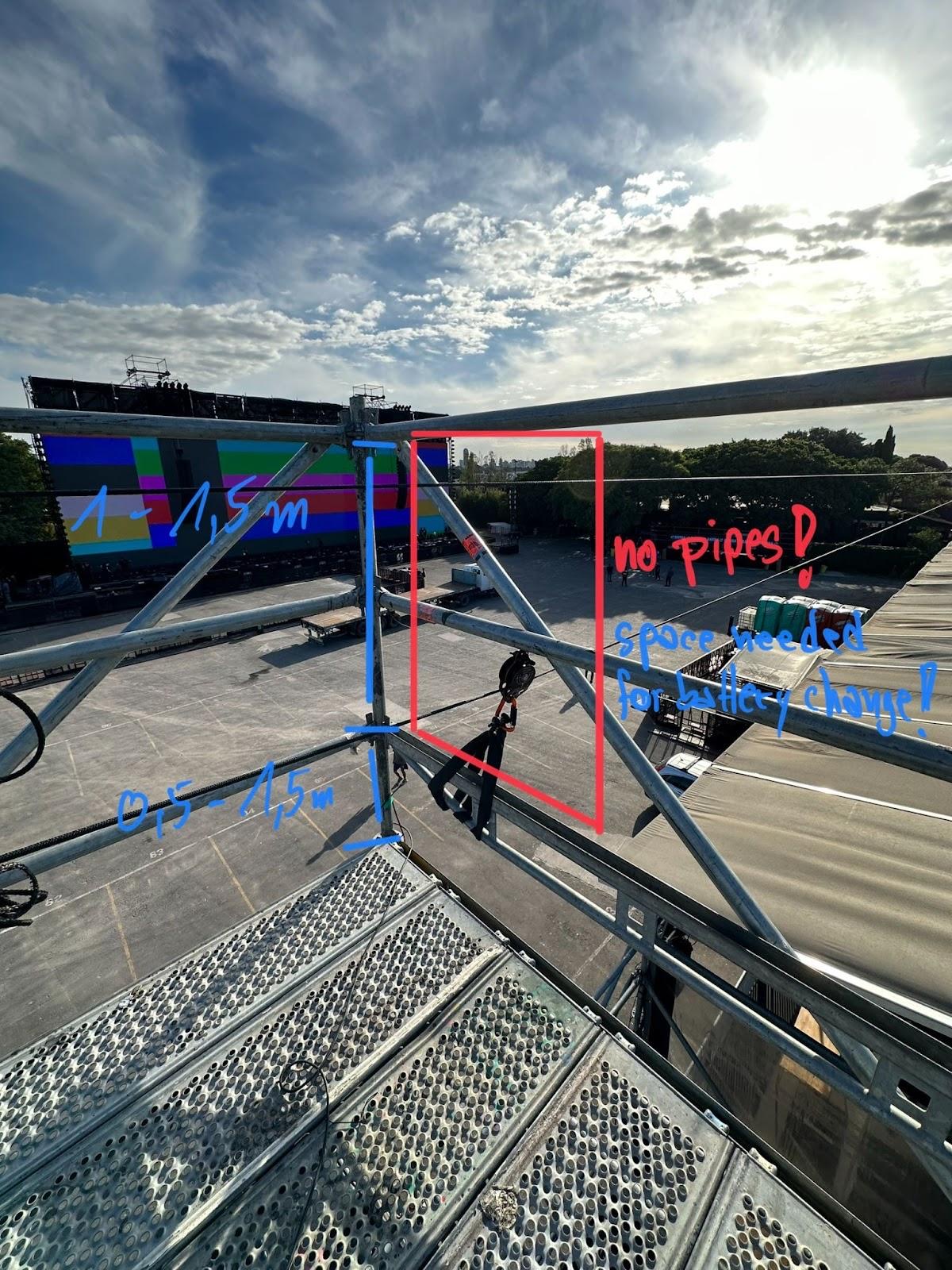

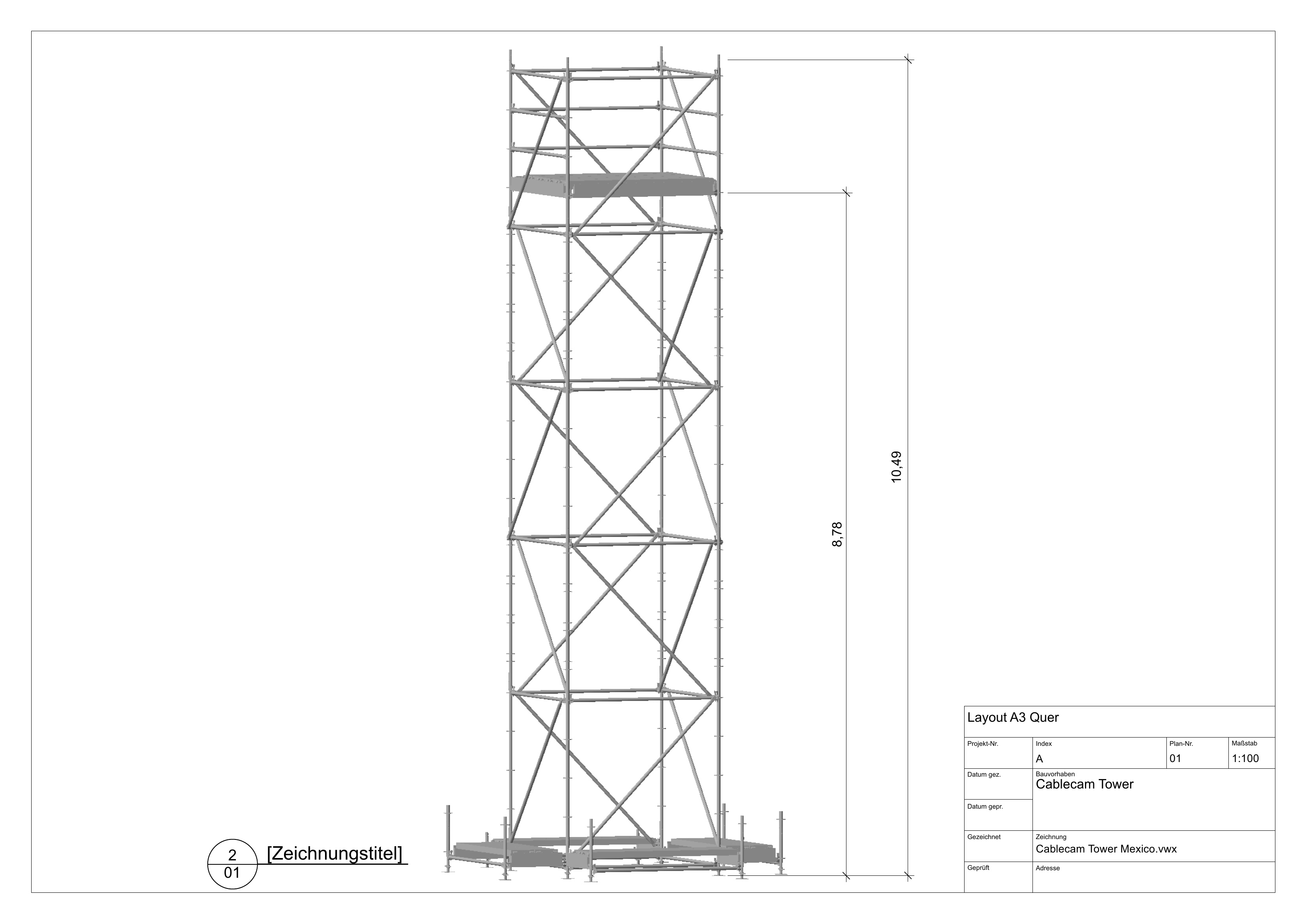

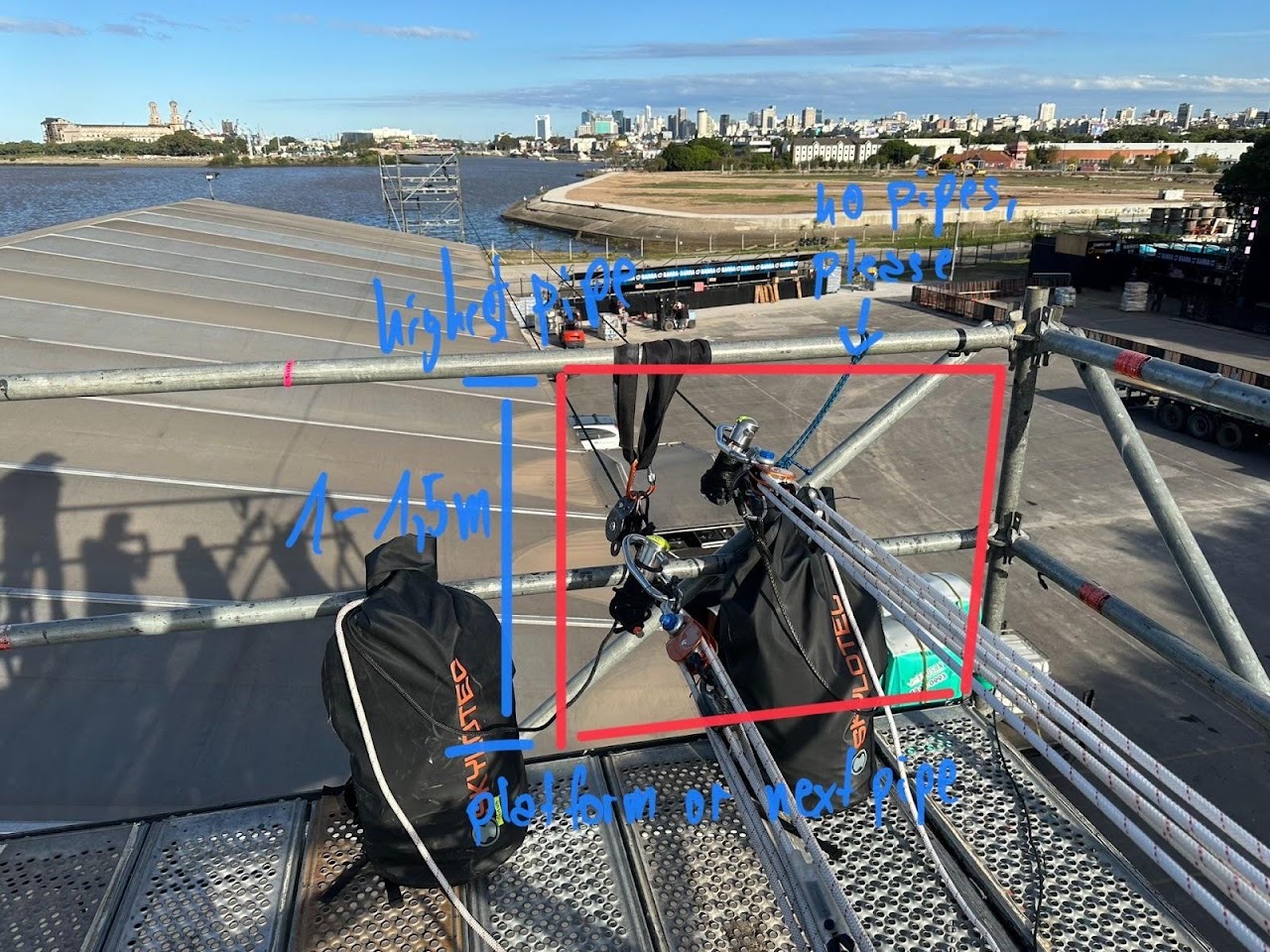

Was Produktion und Riggingpartner vor Ort sicherstellen müssen, damit die CableCam sicher installiert und betrieben werden kann.
Es muss sichergestellt werden, dass Unbefugte nicht auf die Tower und insbesondere nicht an die Seile und die CableCam kommen. Gehen weitere Personen auf die Tower, muss die CableCam-Crew vorher informiert werden, sonst wird unnötig das Sicherheitsprotokoll eingeleitet (Stopp der Fahrt, Sicherstellung der CableCam, Information des Sicherheitspersonals). Für den sicheren Aufgang sind Treppen einzubauen.
